BP5218EC極致性?xún)r(jià)比新ErP線性方案

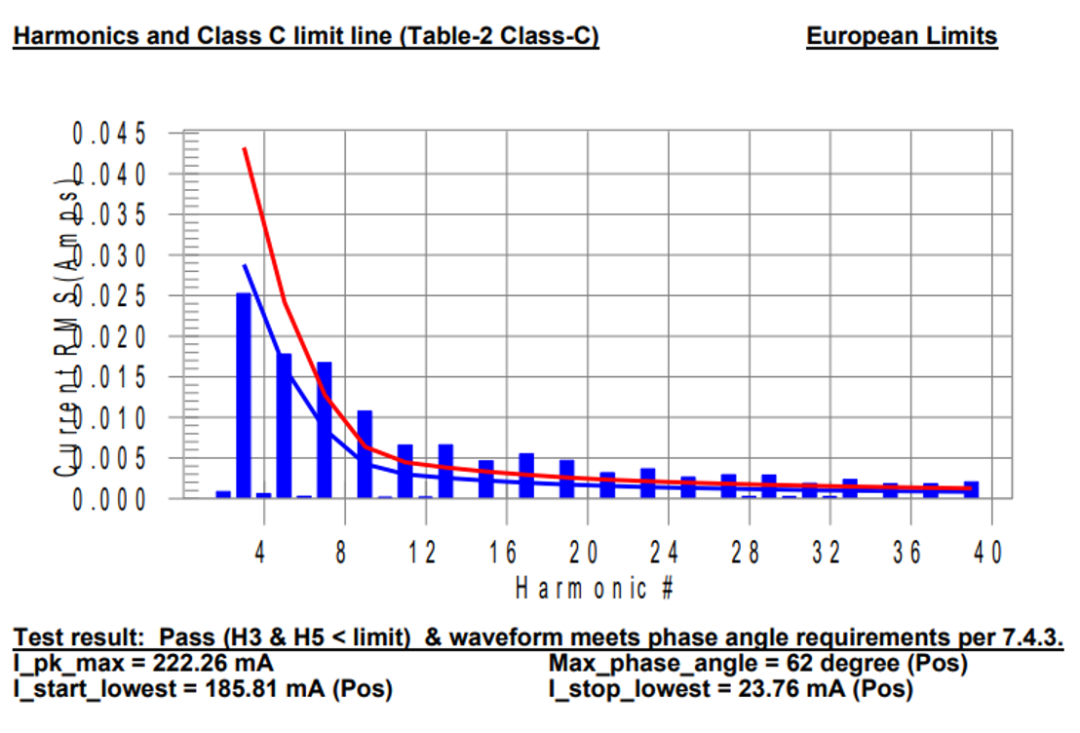

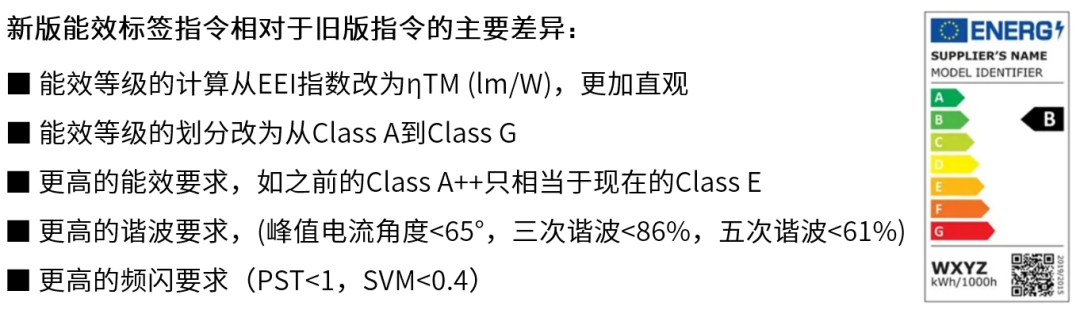

ErP：energy-related products，即能源相關產品，指的是任何已經投放于市場和已經被交付使用的，而且在其使用過程中會對能源消耗有影響的產品。歐盟在2019年12月5日公布的針對照明產品新ErP法規EU2019/2020以及電流諧波標準IEC 61000-3-2:2019，從2022年3月1日起已經正式實施。

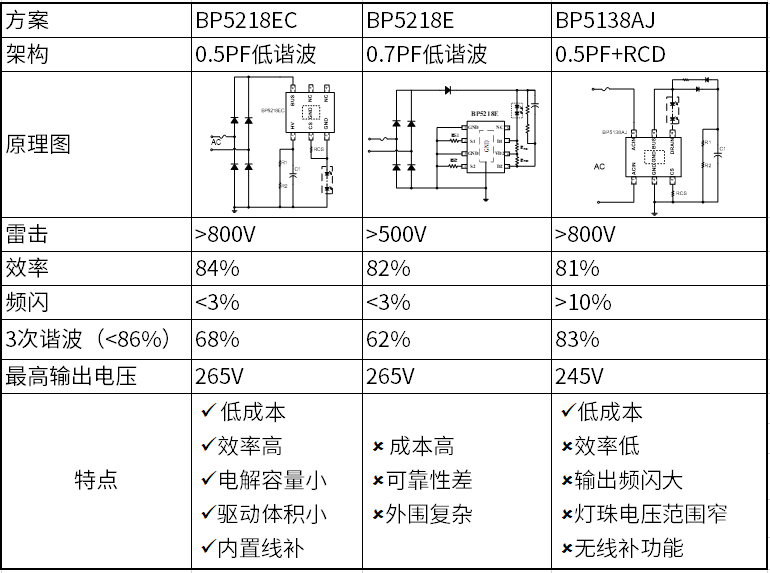

針對新的標準，晶豐明源創新推出了專利的基于BP5218EC的0.5PF低諧波單段線性方案（中國發明專利ZL202211216658.7），相比0.5PF單段線性方案保留了其高可靠性和低成本的優點，同時又改善了諧波差、效率低等問題，是當前頗具性?xún)r(jià)比的ErP光源驅動解決方案。

• GU10/E27 LED球泡燈、射燈

• LED蠟燭燈、燈絲燈

• 滿足歐洲新ErP標準

• 內置線補償功能

• 無需壓敏，抗浪涌800V以上

• LED電流可外部設定

• ±5% LED輸出電流精度

• 過溫調節功能

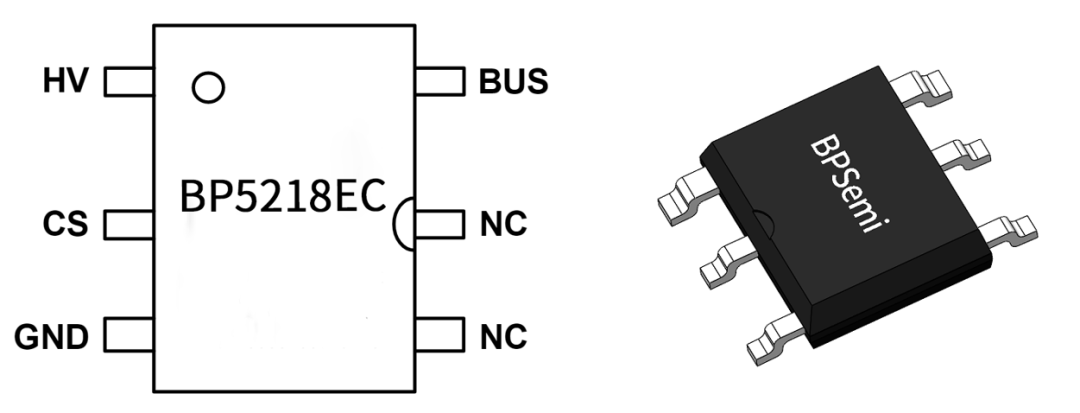

• 采用ESSOP6封裝

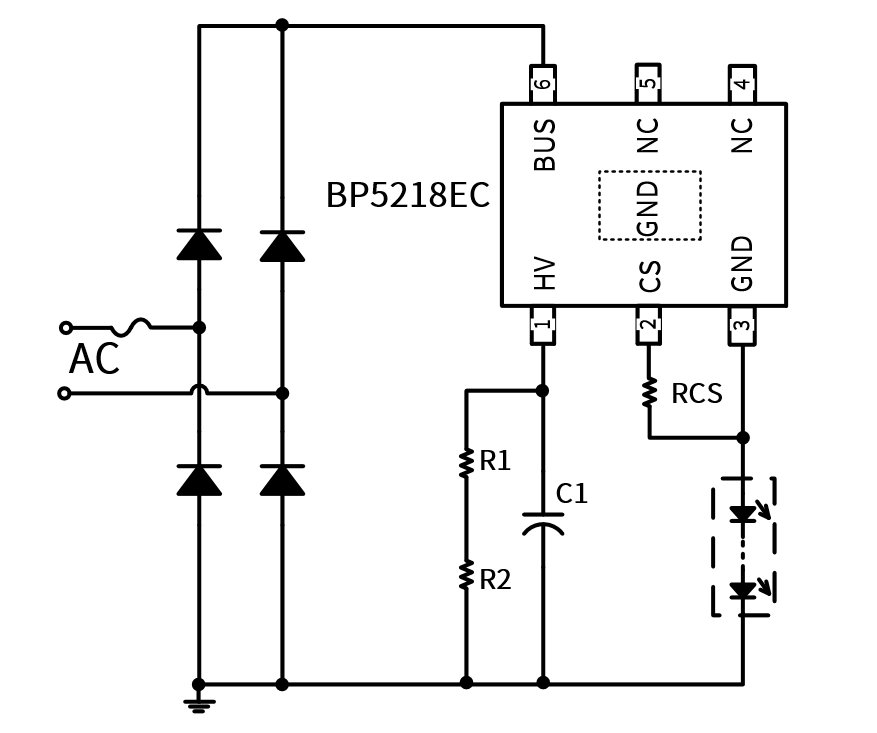

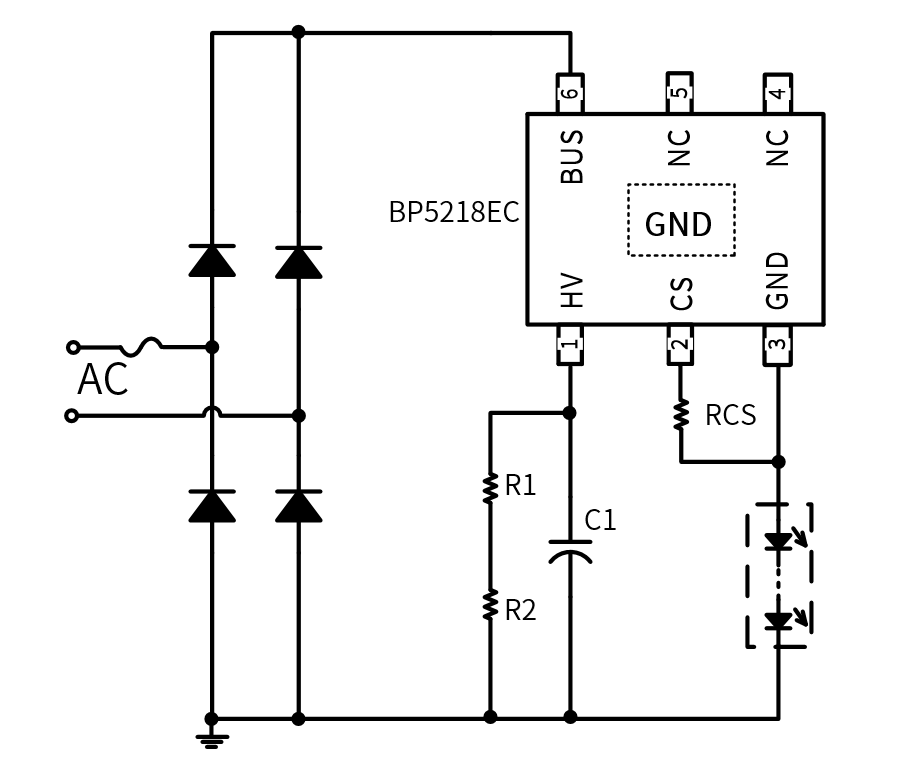

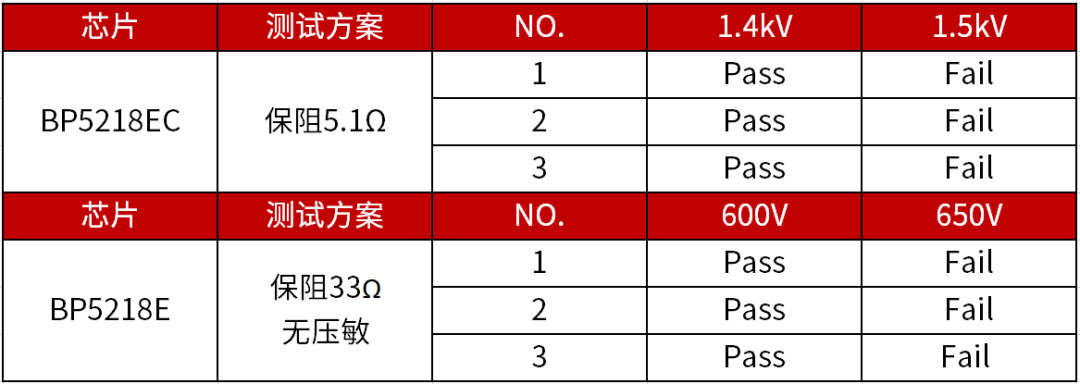

1、 BP5218EC創新型架構，可以通過電解吸收尖峰電壓，無需壓敏電阻，抗浪涌800V以上

2、 BP5218EC內置線補償，省掉了外圍二極管，線路簡單

3、 BP5218EC可以使用更小容量的電解

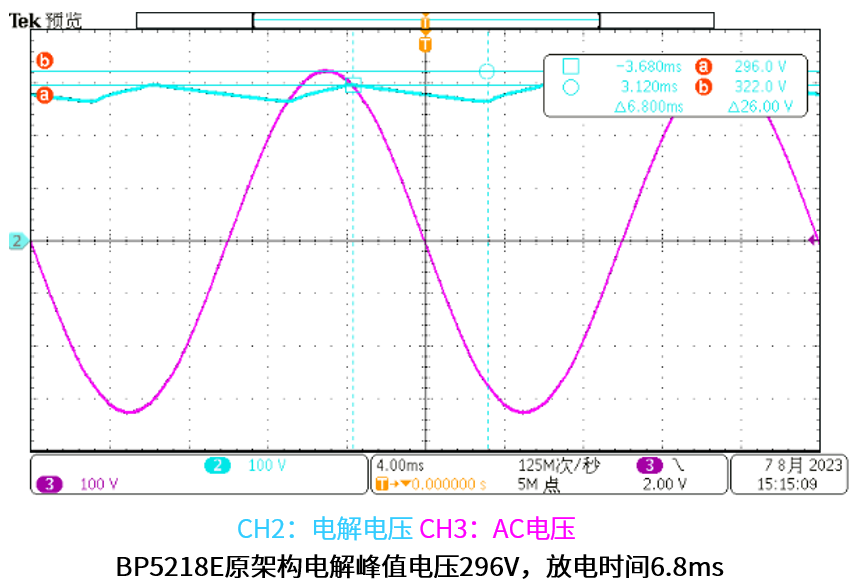

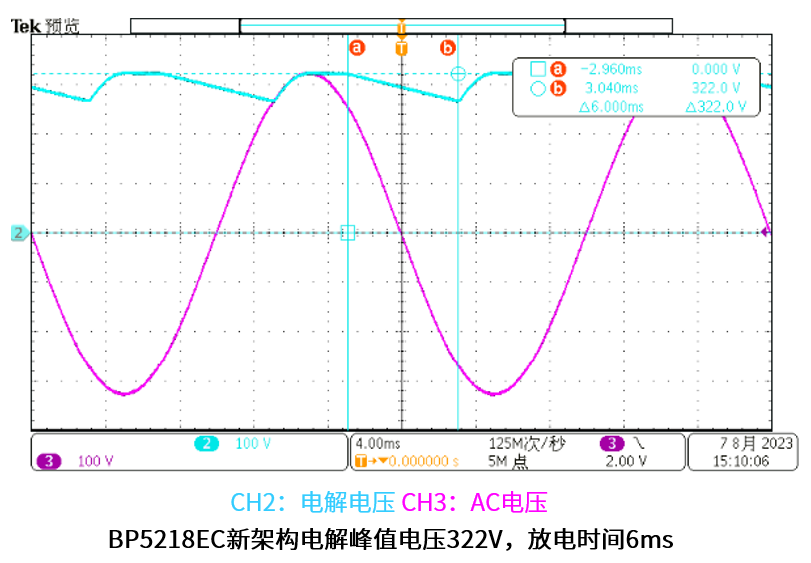

BP5218EC電解電容充電電壓更高，放電時間更短，所以相同功率下可以使用更小容量的電解電容就能滿足頻閃要求。相同功率，BP5218EC新架構電容量可以減小30%以上，下圖為不同功率下兩種架構電容容量對比。

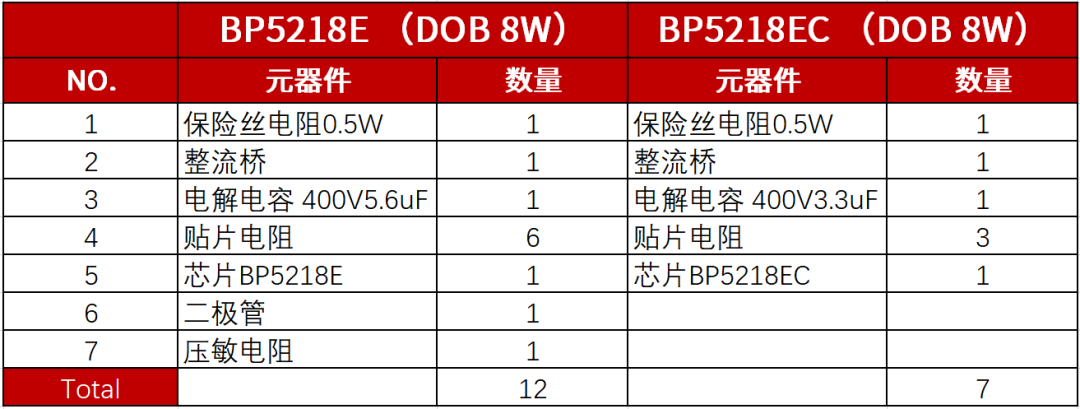

4、 抗浪涌750V方案 BP5218E VS BP5218EC BOM對比

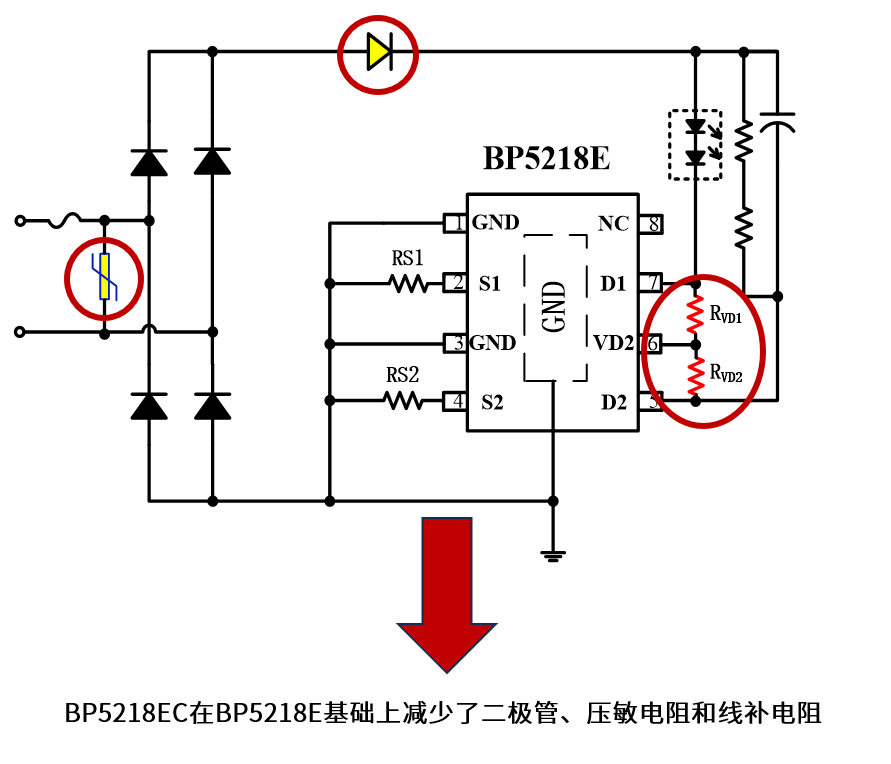

BP5218EC在BP5218E的基礎上外圍少了3顆貼片電阻、1顆快恢復二極管和1顆壓敏電阻，電解電容容量減少了2uF，成本降低了接近0.2元。

BP5218EC方案憑借專利的電路設計方案，精簡外圍，實現創新型架構，節省ErP光源成本，減少磁性元件使用，LED驅動器可以實現小體積、長壽命，并符合EMI規定，在保證性能的前提下實現成本的進一步降低，為客戶提供更優質的新ErP線性方案。
